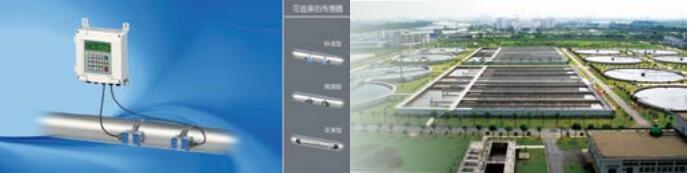

固定分体超声波流量计广泛应用于各种液体的长期在线测量，可以不用断管、断流安装。主机分为壁挂式、盘装式、防爆式。传感器分为外夹式、插入式、管段式。配接温度传感器可实现热量测
精 度： ±1% 流速范围： 0-±10m/s,正反向测量
管道口径： DN15-DN6000 流体温度： -30℃-160℃
流体种类： 水、海水、污水、酸碱液、酒精、啤酒、各种油类能够传
导超声波的单一均匀介质。
管道材质：钢、不锈钢、铸铁、铜、PVC管、铝、玻璃钢，等一切致
密的管道，允许有衬里。
信号输出：1路4-20mA电流输出，阻抗0-1k 精度0.1%
1路OCT脉冲输出，脉冲宽度6-1000ms
1路继电器输出
信号输入： 3路4-20mA输入可做数据采集器连接三线制PT100铂电阻，
实现热量测量
通讯接口： 隔离RS485串行接口，支持MODBUS协议
数据存储： SD卡定时存储设定的参数及测量结果（选配）
供电方式： DC8-36V或者AC85-264V
防护等级： 主机：IP65 传感器：IP68
湿 度： ≤85%RH 温度：主机：-20-60℃，传感器：-30℃-160℃
插入式传感器
特点：
适用于可直接焊接的管道
壁厚≦20mm的管道
口径DN50-DN6000
温度范围-30℃-160℃
管段式传感器
概述
固定一体式超声波流量计应用于各种液体的长期在线测量，主机和传感器安装在被测管道上，防护等级IP68，配接温度传感器实现热量测量。
广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业。可以用做生产监测、水平衡调试、热网平衡调试、节能监测，是生产过程中重要的流量测量仪表。管段式超声波流量计主要由主机和传感器组成。DN15-DN32采用π型管安装DN40以上为标准管段传感器。管段传感器具有安装简单、始动流量低安装精度高无压损等优点。
技术参数
原 理： 超声波时差原理，4字节IEEE754浮点运算
精 度： 优于±1%
流速范围： 0～±10m/s,正反向测量
管道口径： DN15-DN6000
流体温度： -30℃-160℃
流体种类： 水、海水、污水、酸碱液、酒精、啤酒、各种油类能够传
导超声波的单一均匀介质。
粘 度： 10000ppm且气泡含量小
管道材质： 钢、不锈钢、铸铁、铜、PVC管、铝、玻璃钢，等一切致
密的管道，允许有衬里。
安装要求： 上游10D，下游5D，距泵出口30D（D为管径）
供电方式：DC8-36V或者AC85-264V
信号输出： 1路4-20mA电流输出，阻抗0-1k 精度0.1%
1路OCT脉冲输出，脉冲宽度6-1000ms
1路继电器输出
信号输入： 3路4-20mA输入可做数据采集器连接三线制PT100铂电阻，
实现热量测量
通讯接口： 隔离RS485串行接口，支持MODBUS协议
数据存储： SD卡定时存储设定的参数及测量结果（选配）
防护等级： 主机IP65 传感器IP68
湿 度：≤85%RH
温 度：主机-20-60℃ 传感器-30℃-160℃
供 电：DC8~36V或AC85~264V（选配）
