缓蚀钢材是关系到国计民生的重要物资，被广泛的应用到各个领域。本发明涉及一种多酰胺类金属缓蚀剂及其制备方法，属于金属材料腐蚀与防护领域。


　　应用领域为暖气管线防腐、酸洗缓蚀剂添加剂、汽车钢圈除刺、油田污水处理和注水系统等。

　　该缓蚀剂为新型多酰胺型缓蚀剂，用失重法和电极化曲线做了研究。研究了不同温度下、不同盐酸浓度下、以及不同缓释剂浓度下A3碳钢的腐蚀速率和缓蚀率。结果表明，该缓蚀剂对碳钢具有优异的缓蚀作用，为混合型缓蚀剂，最大缓蚀率达到98%，已经具备了商业开发价值。

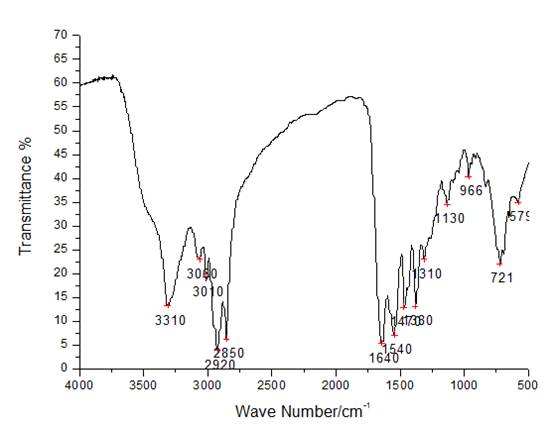

图1 缓蚀剂产品的红外谱图

25℃，缓蚀剂在浓度为50mg•L-1下分别测定了不同盐酸浓度溶液中，不添加/添加缓蚀剂A3碳钢的腐蚀速率和缓蚀率如图3-5所示。

图2  25℃时不同浓度盐酸中的腐蚀速率和缓蚀率

　　同时选用浓度为50mg•L-1的缓蚀剂，在温度为90℃下测试了不同盐酸溶液中静态挂片腐蚀试验，测得腐蚀速率和缓蚀率的变化情况如图3-6所示。

图3  90℃时不同浓度盐酸中的腐蚀速率和缓蚀率

　　选用浓度为50mg•L-1的缓蚀剂，在不同温度下于10%盐酸溶液中静态挂片，测得腐蚀速率和缓蚀率的变化情况如图3-7所示。

图4  10%盐酸中不同温度时的腐蚀速率和缓蚀率

　　15℃下不同浓度的缓蚀剂在10%盐酸溶液中对A3碳钢的缓蚀率结果如图3-8所示。

图5  OPDO浓度对缓蚀率的影响（15℃）

　　测量在15℃三电极体系中进行，参比电极为饱和甘汞电极， 辅助电极为Pt电极。研究电极材料为A3碳钢，将工作电极分别浸入15℃含不同浓度缓蚀剂的10%盐酸溶液中，测试条件为：稳态极化曲线，扫描范围相对开电位为-1000～+200mV，扫描速度为0.05V•s-1，电极电位均相对于饱和甘汞电极电位。


　　15℃添加不同质量浓度的缓蚀剂在10%的盐酸介质中的电极化曲线见图3-11所示。

图6  OPDO电极化曲线（15℃）

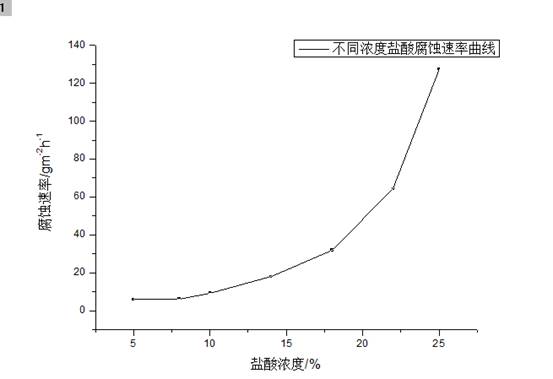

图7   不同盐酸浓度下的腐蚀速率（25℃）

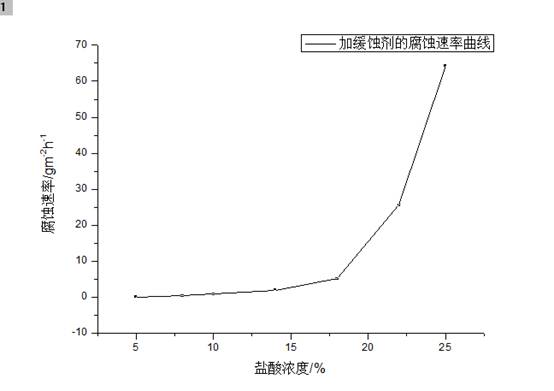

图8   缓蚀剂浓度50ppm时不同盐酸浓度下的腐蚀速率（25℃）

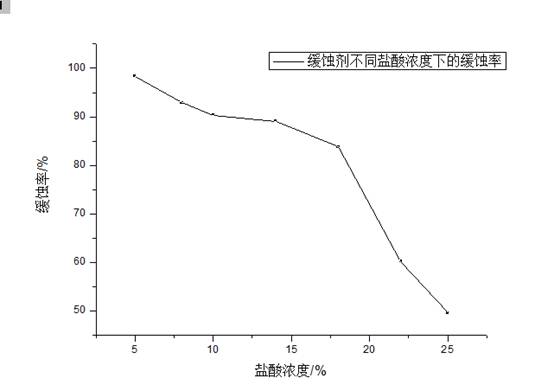

图9  缓蚀剂浓度50ppm时不同盐酸浓度下的缓蚀率（25℃）

图10 不同温度下10%盐酸空白的腐蚀速率曲线

图11  不同温度下10%盐酸50ppm缓蚀剂的腐蚀速率曲线

图12  不同温度下10%盐酸50ppm缓蚀剂的缓蚀率曲线

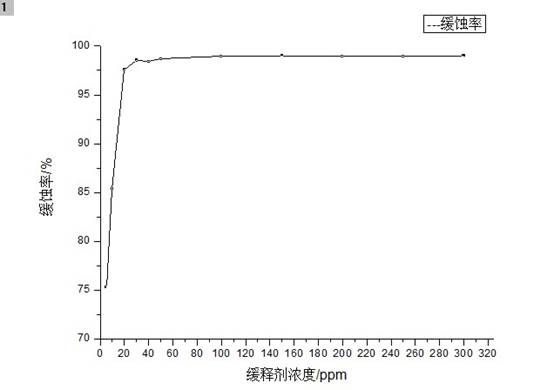

图13  不同浓度缓蚀剂10%盐酸的缓蚀率曲线（15℃）

图14 依次为：空白，50ppm，100ppm，150ppm，200ppm，250ppm，300ppm腐蚀样本

　　由此得该多酰胺Gemini型缓蚀剂的添加量少，缓蚀效果好，生产操作简单，已经具备了商业开发价值。同时与市场上购得的商业缓蚀剂对比实验得：

表1  25℃50ppm不同缓蚀剂缓蚀率对比

　　15℃（±0.5℃），添加不同质量浓度的多酰胺Gemini型缓蚀剂在10%的盐酸介质中的动电位极化曲线见图9、10。

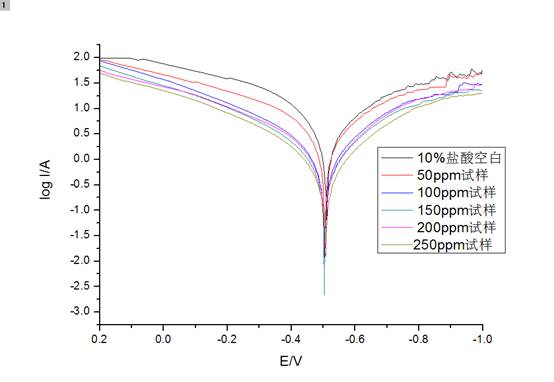

图9   不同浓度的缓蚀剂在10%的盐酸电极化曲线（15℃）

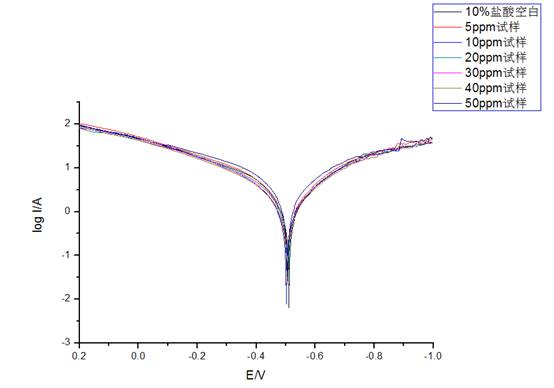

图10   不同浓度的缓蚀剂在10%的盐酸电极化曲线（15℃）
